슬래브 팔레타이저

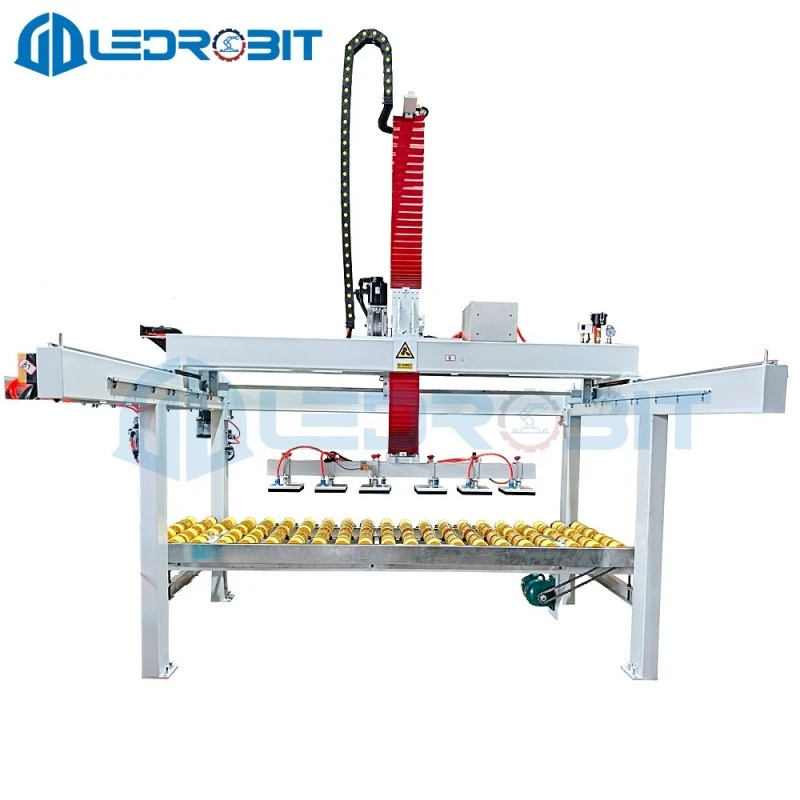

석재 및 슬래브 가공 공장용으로 설계된 Ledrobit슬래브 팔레타이저생산 라인 마지막 단계에서 화강암, 대리석, 석영석, 인조석, 시멘트 벽돌의 취급 및 적재를 자동화합니다. 최대 적재 용량 500kg, 최대 적재 및 하역 크기 2200×1200×700mm, 주기 속도 30초로 중량 및 대형 자재를 취급하는 공장에 적합합니다. 이 장비는 CE 인증을 받았으며 서보 제어식 이동, 보호된 변속기 구성 요소, 자동 윤활 및 프로그래밍 가능한 스태킹 기능을 결합하여 일관된 스태킹 품질을 유지하면서 수동 처리를 줄입니다.

LDTP2800 작동 데이터

소재 및 크기 호환성

그만큼슬래브 팔레타이저석재 가공 공장에서 흔히 볼 수 있는 평평하고 상대적으로 무거운 재료용으로 설계되었습니다. 화강암, 대리석, 석영석, 인조석, 시멘트 벽돌을 처리할 수 있어 다양한 마감재 및 건축 자재 생산 라인에 적합합니다. 로딩 범위는 600 × 300 mm에서 2200 × 1200 mm까지의 자재를 포괄하며, 최대 로딩 용량은 500kg으로 더 무거운 작업물에 추가적인 유연성을 제공합니다.

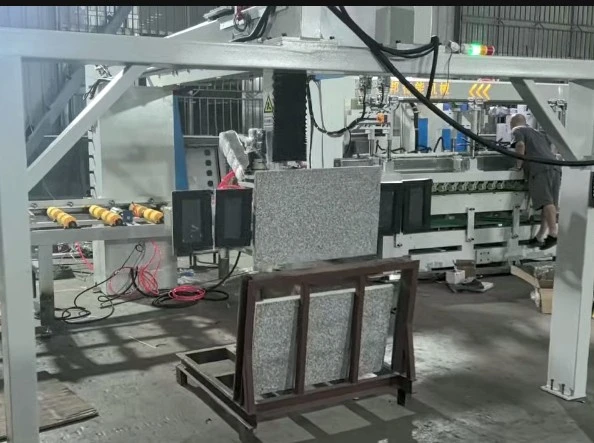

슬래브 치수 및 생산 요구 사항에 따라 핸들링 순서에는 그립핑, 리프팅, 수평 이동, 위치 지정, 회전, 정렬 및 레이어별 스태킹이 포함될 수 있습니다. 이를 통해 반복적인 수동 재배치에 의존하지 않고도 하나의 기계가 다양한 재료 크기를 수용할 수 있습니다.

무거운 슬래브 처리 용량

석판은 기존의 많은 시트 재료보다 상당히 무겁고 수동으로 다루기가 더 어렵습니다. 따라서 기계는 약 500kg의 최대 적재 용량과 견고한 기계 구조로 제작되었습니다. 1450mm의 최대 리프팅 스트로크와 2000mm의 최대 이동 거리를 통해 핸들링 장치는 들어오는 생산 라인과 지정된 팔레타이징 위치 사이에서 자재를 이동할 수 있습니다.

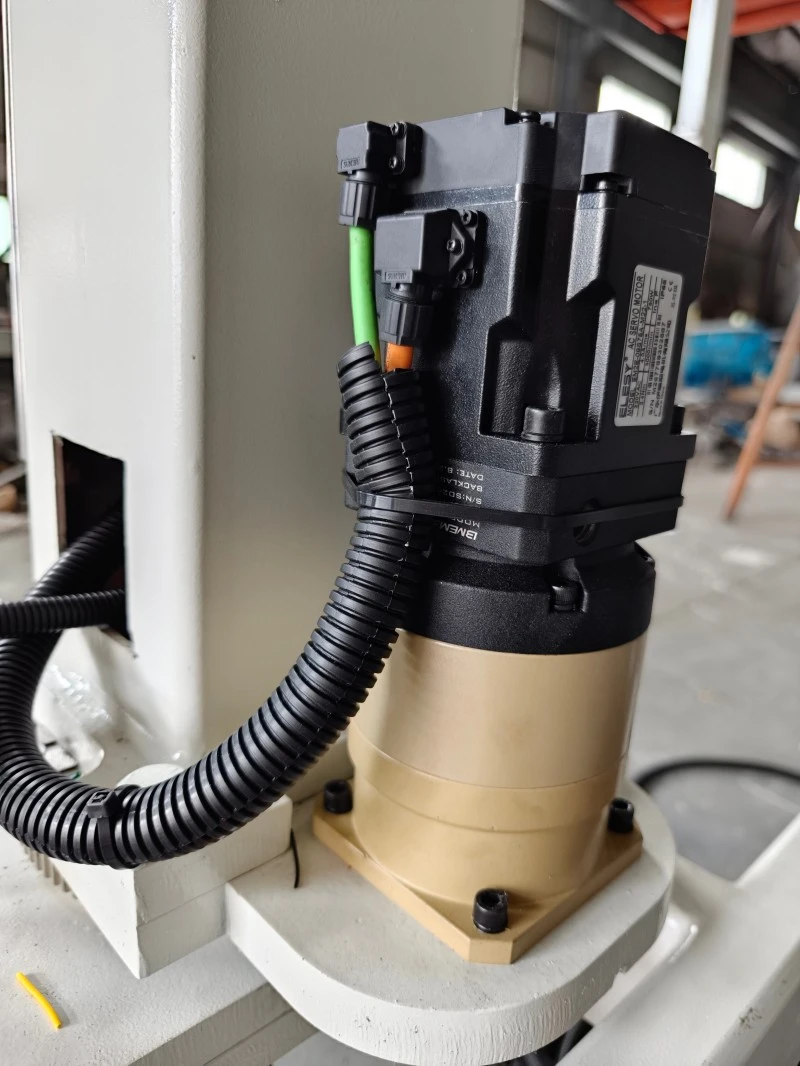

서보 구동식 움직임은 리프팅 및 이동 중에 제어된 가속 및 감속을 제공합니다. 통제되지 않은 움직임으로 인해 재료가 흔들리거나 인접한 조각과 충돌하거나 쌓는 동안 정렬이 잘못될 수 있으므로 이는 대형 슬래브를 취급할 때 특히 중요합니다.

스태킹 레이아웃 제어

레이어별 배치

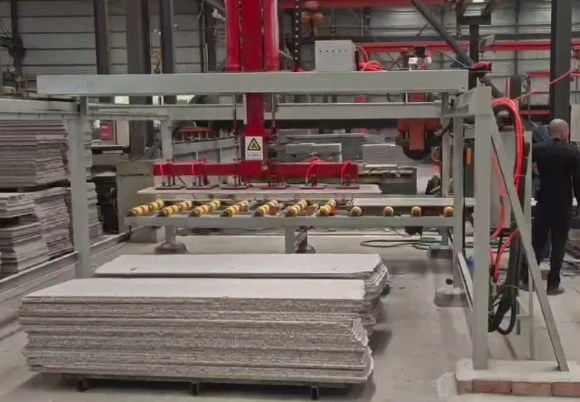

시스템은 사전 설정된 생산 요구 사항에 따라 위치 지정 및 질서 정연한 스태킹을 완료할 수 있습니다. 작업자는 슬래브 사양 및 팔레트 배치에 따라 적재 방법, 레이어 수량 및 재료 간격을 구성할 수 있습니다. 이는 반복되는 생산 주기 전반에 걸쳐 일관된 스택 정렬을 유지하는 데 도움이 됩니다.

정확한 재료 포지셔닝

감지 센서는 제어 시스템이 핸들링 전에 들어오는 슬래브 위치를 식별하는 데 도움을 줍니다. 그런 다음 서보 드라이브는 핸들링 메커니즘의 움직임을 제어하여 각 부품을 필요한 위치에 배치합니다. 다양한 슬래브 형식을 처리하는 공장의 경우 이러한 제어된 위치 지정은 팔레타이징 후 수동 수정 작업을 줄이는 데 도움이 될 수 있습니다.

돌 먼지로부터 보호

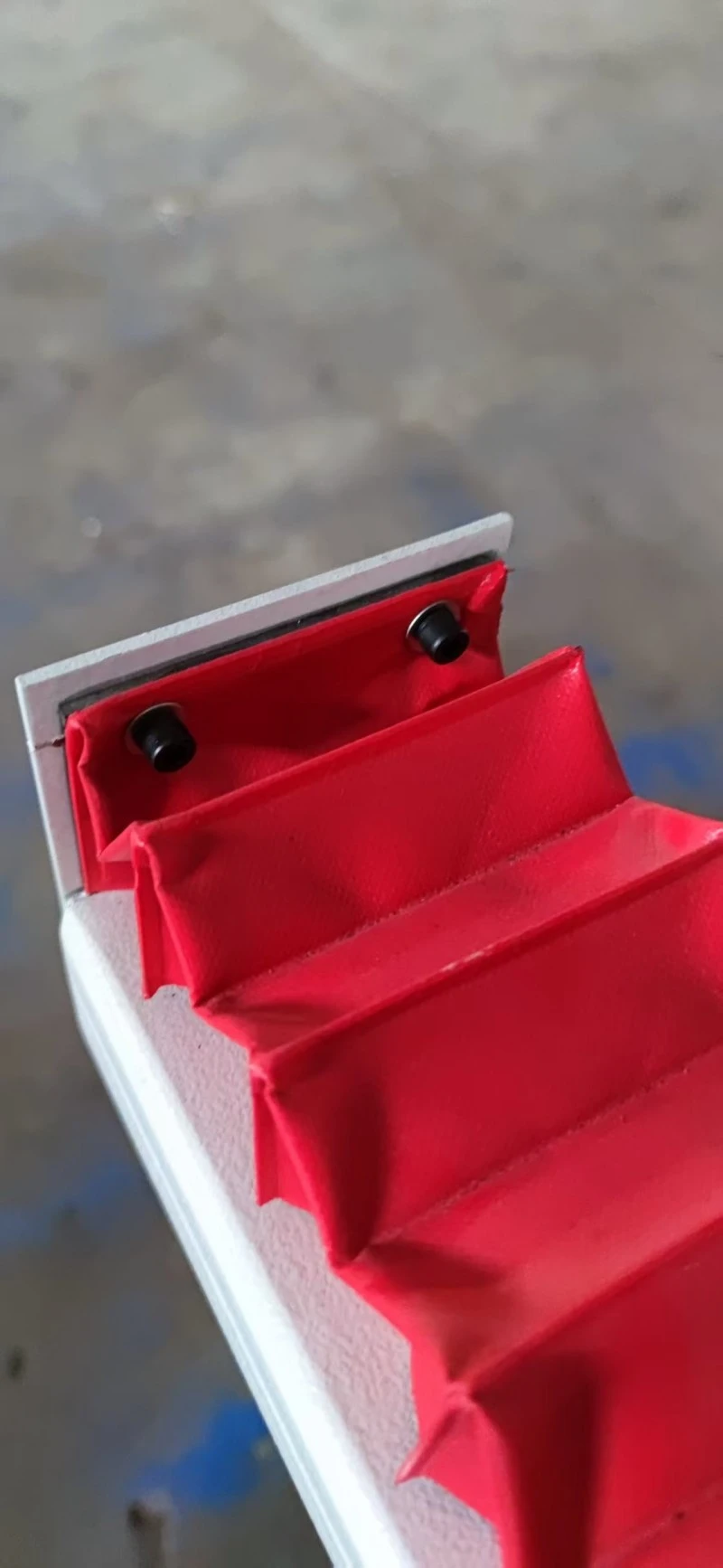

석재 가공에서는 노출된 변속기 부품에 영향을 미칠 수 있는 먼지, 칩 및 잔해물이 대량으로 생성됩니다. 따라서 메인 가이드 레일은 밀폐된 더스트 커버로 보호되어 연마 입자가 레일과 슬라이더 시스템에 들어가는 것을 방지합니다.

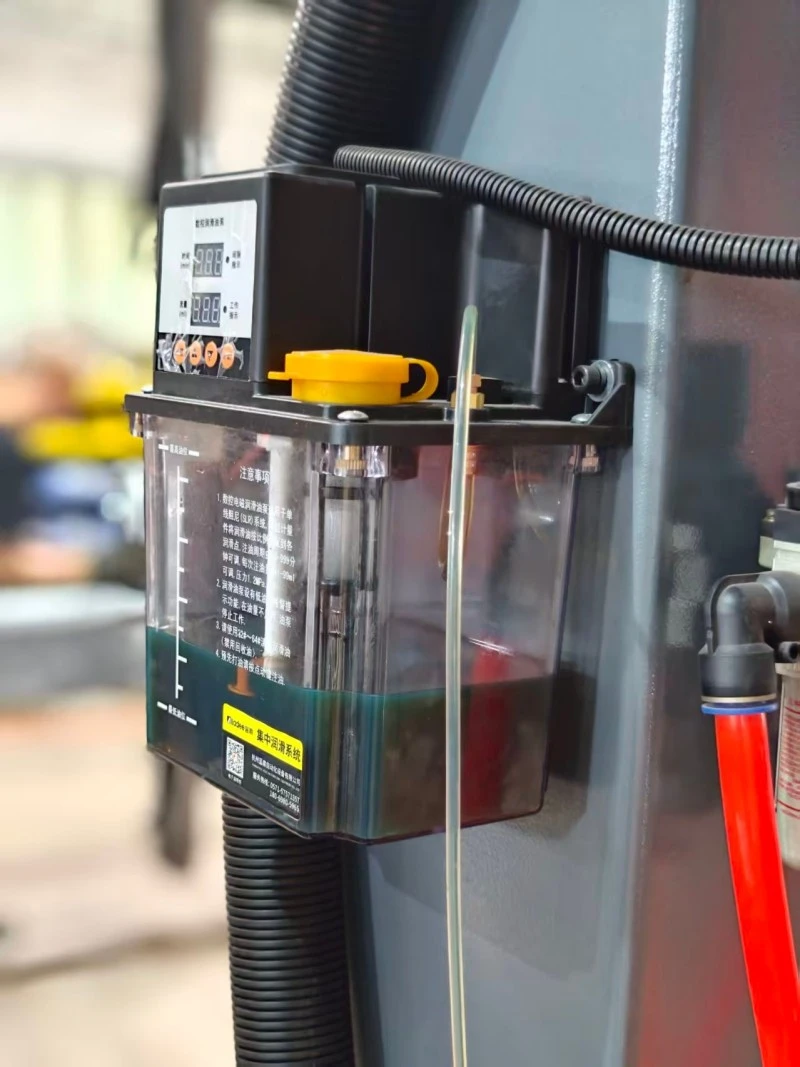

또한 이 기계는 자동 오일 윤활 시스템을 사용하여 변속기 구성품을 미리 설정된 간격으로 유지합니다. 이는 수동 윤활 빈도를 줄이고 연속 생산 중에 원활한 움직임을 유지하는 데 도움이 됩니다. 석재, 인조석, 시멘트 벽돌을 사용하는 공장의 경우 이러한 보호 조치는 먼지가 많고 습한 작업장에서 특히 유용합니다.

프레임 및 유지 보수 액세스

기계 프레임은 고중량 자재의 반복적인 취급을 견딜 수 있도록 설계된 견고한 용접 구조를 사용합니다. 견고한 구조는 리프팅, 이동, 적재 작업 중에 기계적 안정성을 유지하는 데 도움이 됩니다.

주요 구성품은 일상적인 검사, 윤활, 마모 부품 교체에 더 쉽게 접근할 수 있도록 배열되어 있습니다. 보호된 가이드 레일 및 자동 윤활 시스템과 결합된 이 설계는 불필요한 유지 관리 중단을 줄이고 생산 라인을 더욱 일관되게 운영하는 데 도움이 됩니다.

수동 취급과 자동 적재

최종 라인 생산 사용

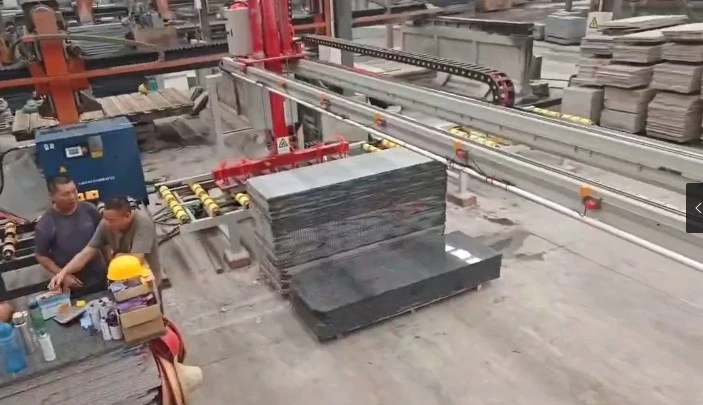

그만큼슬래브 팔레타이저완성된 슬래브를 가공 장비에서 팔레트로 이송해야 하는 석재 가공 라인의 끝 부분에 주로 설치됩니다. 절단기, 모서리 연삭기, 모따기 기계, 건조 장비, 컨베이어 및 포장 시스템과 연결할 수 있습니다.

수동 팔레타이징에서 업그레이드하는 공장의 경우 사용 가능한 바닥 공간, 자재 흐름, 팔레트 위치 및 업스트림 기계 레이아웃에 따라 장비를 기존 생산 라인에 통합할 수 있습니다. 따라서 새로운 자동화 라인과 생산 라인 자동화 업그레이드 모두에 적합합니다.

장비 연결

업스트림 장비

이 기계는 석재 절단기, 모서리 연삭기, 모따기 장비, 건조 시스템 및 컨베이어로부터 재료를 받을 수 있습니다. 신호 통신 및 사이클 조정을 통해 팔레타이징 프로세스가 이전 프로세스의 생산 리듬을 따를 수 있습니다.

다운스트림 장비

적재 후 팔레트는 계속해서 포장, 운반, 보관 또는 기타 취급 공정을 수행할 수 있습니다. 연결 위치와 작동 매개변수는 고객의 생산 레이아웃에 따라 조정될 수 있습니다.

인건비 및 자재 손실 감소

최종 처리 단계를 자동화하면 무거운 슬래브를 반복적으로 들어올리고, 이동하고, 정렬하고, 쌓는 데 필요한 작업자 수가 줄어듭니다. 여러 교대조를 운영하는 제조업체의 경우 이는 수작업에 대한 의존도를 줄이고 보다 일관된 최종 작업 흐름을 생성할 수 있습니다.

통제된 그리핑 및 위치 지정 프로세스는 가장자리 충격, 표면 ​​긁힘 및 정렬 불량과 같은 일반적인 취급 문제를 줄이는 데도 도움이 됩니다. 완성된 재료에 대한 불필요한 수동 접촉을 줄임으로써슬래브 팔레타이저더 높은 완제품 인증 비율을 지원하고 손상 처리로 인한 자재 낭비를 줄일 수 있습니다.

석재 가공 응용

이 장비는 화강암, 대리석, 석영석, 인조석, 시멘트 벽돌 및 기타 편평하고 무거운 작업물을 포함하는 자동 스태킹 응용 분야에 적합합니다. 생산 라인의 요구 사항에 따라 다양한 자재 치수 및 팔레트 배열에 맞게 구성할 수 있습니다.

주문 전 질문

기계는 어떤 재료를 처리할 수 있나요?

화강암, 대리석, 석영석, 인조석, 시멘트 벽돌을 포함한 평석 및 건축 자재 제품용으로 설계되었습니다. 최종 파지 방법은 재질, 크기, 무게, 표면 특성에 따라 선택해야 합니다.

최대 슬래브 중량은 얼마입니까?

DLDG2800 모델의 최대 적재 용량은 500kg입니다. 최대 로딩 및 언로딩 크기는 2200 × 1200 × 700mm이고 최소 크기는 600 × 300mm입니다.

스태킹 패턴을 맞춤 설정할 수 있나요?

예. 스태킹 방법, 레이어 수량, 재료 간격 및 위치 지정 요구 사항은 슬래브 사양 및 팔레타이징 프로세스에 따라 조정될 수 있습니다. 고객은 평가를 위해 슬래브 치수와 선호하는 적층 배열을 제공할 수 있습니다.

기존 석재 생산 라인에 추가할 수 있나요?

예. 장비는 기존 절단, 모서리 연삭, 모따기, 건조, 컨베이어, 포장 장비와 연결될 수 있습니다. Ledrobit는 생산 흐름과 공장 레이아웃을 평가하여 적합한 연결 방법을 결정할 수 있습니다.

먼지가 많은 석재 가공 작업장에서 작동할 수 있습니까?

예. 변속기 가이드 레일은 방진 커버를 사용하여 돌 먼지와 이물질의 유입을 줄이고 자동 윤활 시스템은 움직이는 부품의 정기적인 윤활을 지원합니다.

기계에 안전 기능이 포함되어 있습니까?

예. 장비에는 자동 작동을 위해 설계된 비상 정지 버튼과 제어 기능이 장착되어 있습니다. 최종 기계 솔루션에 따라 특정 안전 구성을 확인할 수 있습니다.

해외 설치를 제공할 수 있나요?

예. Ledrobit은 해외 설치 서비스를 제공하며 장비 시운전 및 생산 라인 통합을 지원할 수 있습니다.

장비 CE 인증을 받았나요?

예. 장비는 CE 인증을 받았으며 국제 산업 응용 분야에 공급될 수 있습니다.

보증 기간은 어떻게 되나요?

표준 보증 기간은 1년입니다. 자세한 보증 범위 및 서비스 조건은 당사 영업팀에 문의하세요.

당신은 제조업체입니까?

예. Ledrobit은 장비 설계, 생산 및 애프터 서비스 지원을 자체적으로 처리하는 제조업체입니다. 이를 통해 우리는 재료 사양 및 공장 요구 사항에 따라 맞춤형 솔루션을 제공할 수 있습니다.

완전한 생산 라인을 설계할 수 있습니까?

예. 우리는 완전한 자동화 생산 라인 솔루션을 제공하고 공장 공간, 생산 공정, 자재 흐름 및 기계 치수에 따라 장비 레이아웃을 설계할 수 있습니다. 생산 전 고객 검토를 위해 도면을 제공할 수 있습니다.

비디오 시연

팔레타이징 솔루션 요청

석재 처리 라인 끝에서 슬래브 처리를 자동화하거나 수동 팔레타이징을 교체하려는 경우 Ledrobit는 슬래브 치수, 무게, 팔레트 크기, 적재 패턴, 생산 속도 및 기존 장비를 기반으로 솔루션을 제공할 수 있습니다. 기술 평가 및 맞춤형 견적을 원하시면 당사에 문의해 주십시오.
